产品说明:



一、工作原理

工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于GP表压变送器，大气压如同施加在传感膜片的低压侧一样）。AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的z.ui大位移量为0.004英寸（0.1毫米），且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART（高速可寻址远程发送器数据公路）输出信号。

二、特点

完整的变送器系列
测量范围：0-0.5inH2O至6000psig
结构小巧、坚固、抗震
模块化结构
阻尼可调
多种选项，令应用灵活
智能，模拟或低功耗电路
电气连接及安装：配有多种过程连接器和安装法兰。

三、3051变送器及其分类

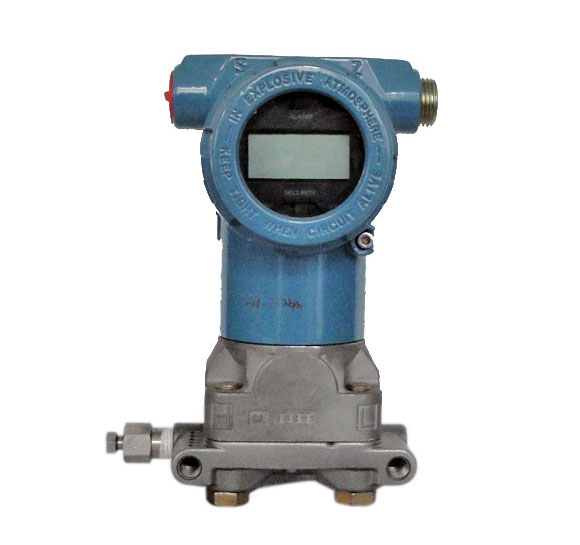

3051C型、表压与绝压变送器
性能优异：精度0.075%量程比100:1
差压：校验量程从0.5inH2O至2000psi
表压：校验量程从2.5inH2O至2000psi
J.D压力：校验量程从0.167psia至4000psia
过程隔离膜片：不锈钢，哈氏合金CR，蒙乃尔R，钽（仅限CD，CG）及镀金蒙乃尔
设计小巧、坚固而质轻，易于安装
3051T型表压与J.D变送器
性能优异：精度0.075%
J.D压力：校验量程从0.3至10000psi
表压：校验量程从0.3至10000psi
不锈钢与哈氏合金CR过程隔离膜片
单隔离膜片设计
灌充液：硅油与惰性油
可选DIN与Autoclave相配的过程连接
3051L型液位变送器
液位测量精度达0.075%
校验量程从2.5inH2O至8310inH2O
平面式，2-，4-，与6英寸伸出式膜片
多种可选灌充液，可满足不同场合要求
小巧而质轻，易于安装与维护
接液件材料：不锈钢，哈氏合金和钽
3051H型高过程温度压力变送器
可测过程温度高达375°F（191°C），且不需使用远传膜片密封或毛细管
精度0.075%，量程比100：1
高温应用场合下，温度影响与时间响应减少
传感膜头和线路板与3051C型相同
3051P型参考级压力变送器
精度0.05%—目前精度z.ui高的压力变送器
贸易交接，财政测算与分配测量的理想产品
无可比拟的性能，不再需要储备多种变送器
温度影响减少，不需单d.u的外套
可用于差压与表压测量
3051C型低功耗压力变送器
世界上一的智能型低功耗压力变送器
高性能，精度0.075%
差压、表压和绝压型
具有3051C型的全部功能，包括有一个真正的数字表头
6至12V直流供电下工作
耗电18至36mW，而典型4—20mA变送器耗电量为200mW以上
0.8—3.2V与1—5V输出可选
传感膜头与标准（4—20mA）3051C型相同

四、3051变送器技术指标如下

名称型号 测量范围 量程比 精度 3051C型 差压变送器3051CD 0-0.5inH2O至2000Psi 100:1 0.075% 表压变送器3051CG 0-2.5inH2O至2000Psi 100:1 0.075% J.D压力变送器3051CA 0-0.167Psia至2000Psi 100:1 0.075% 3051T型 J.D压力变送器3051TA 0-0.3-1MPsia 100:1 0.075% 表压变送器3051TG 0.3-1MPsig 100:1 0.075% 3051L型 液位变送器3051L 2.5inH2O-8310H2O 100:1 0.075% 3051H型高过程温度压力变送器（过程温度191℃） 差压变送器3051HD 0-0.62kPa至13800kPa 100:1 0.075% 表压变送器3051HG 0-0.62kPa至13800kPa 100:1 0.075% 3051P型参考级压力变送器（精度0.05%） 差压变送器3051PD 0-0.62kPa至248kPa 10:1 0.05% 表压变送器3051PG 0-0.62kPa至13800kPa 10:1 0.05% 3051C型低功耗压力变送器6-12V直流供电，耗电18-36mW,4-20mA输出，耗电量为200mW以上。0.8-3.2V与1-5V输出可选。
