- 商品名称：SWP-LED十六路智能巡检控制仪
- 添加时间：2018-10-23 10:38:39
- 推荐度：
SWP-LED系列多路巡检控制仪用于工业控制系统多测量点的巡回检测、显示和报警。
一、 主要特点
可选择各输入通道统一报警控制输出(或统一变送输出)或各输入通道分别报警控制输出(或分别变送输出)。各通道统一报警控制输出并且可选择报警带记忆（任一通道报警未解除将一直报警直至所有通道均无报警）或报警无记忆（巡回至有报警通道时输出报警，巡回至无报警的通道时则不报警）。

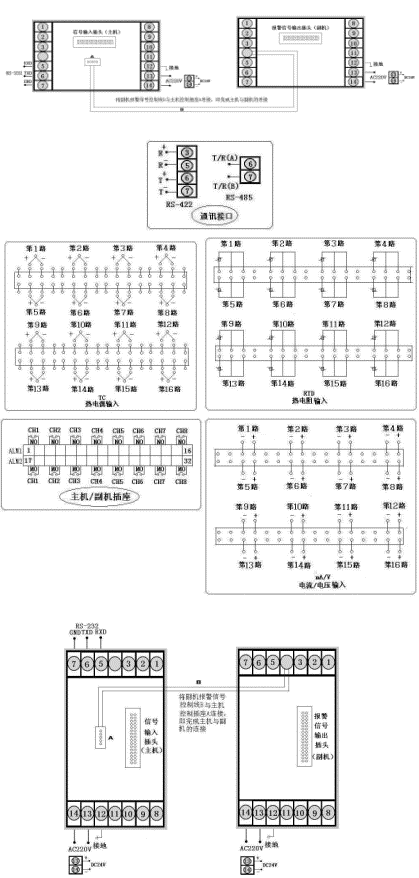

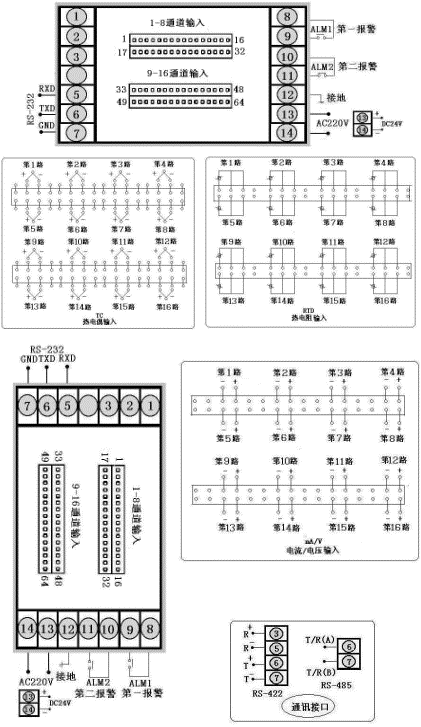

二、 仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）
型号 | SWP-MD80系列 | 接 线 图 |
| 仪表外形 |
仪表尺寸:160×80×140mm
|  |
型号 | SWP-MS80系列 | |
| 仪表外形 |
仪表尺寸:80×160×140mm | |
型号 | SWP-MD808系列 | 接 线 图 |
| 仪表外形 |
仪表尺寸:160×80×140mm |  |
型号 | SWP-MS808系列 | |
| 仪表外形 |
仪表尺寸:80×160×140mm |
三、 SWP-LED系列多路巡检测量控制仪型谱表
型 号 | 代 码 | 说 明 | |||||||||
SWP - M | □ □ □ □- □ □ -□ □ - □ □- □- □ | 智能多路巡检控制仪 | |||||||||
外形特征 | DS | 横式显示仪表竖式显示仪表 | |||||||||
外形尺寸 | 8 | 160×80mm（横式）,80×160mm（竖式） | |||||||||
控制作用 | □ □ | 参见"控制作用" | |||||||||
通讯方式 | □ | 参见"通讯方式" | |||||||||
输出方式 | □ | 参见"控制输出方式" | |||||||||
输入类型 | □ □ | 参见"输入类型" | |||||||||
y.i报警方式 | □ | 参见"报警方式" | |||||||||
第二报警方式 | □ | 参见"报警方式" | |||||||||
报警记忆 | K | 带报警记忆功能不带报警记忆功能 | |||||||||
供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | |||||||||
★ 特殊型号或要求的， 请提供分度号或参考标准，定货时说明 。
★ 输入类型
代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 规 格 | 用 户 特 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA开方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA开方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V开方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V开方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切换输入 | |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d |
★ 报警方式
选型代码 | N | H | L |
输出方式 | 无位式控制或报警（可省略） | 位式上限控制或上限报警 | 位式下限控制或下限报警 |
★ 通讯方式
选型代码 | 0 | 2 | 4 | 8 | 9 |
通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | 特殊规格 |
★ 控制输出方式
选型代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR输出 | SSR输出 | 特殊规格 | SOT输出 |
★ 控制作用
选型代码 | 06 | 07 | 08 | 09 | 14 |
输出方式 | 八路巡检测量显示 | 八路巡检统一控制/报警输出 | 八路巡检分别控制/报警输出 | 十六路巡检测量显示 | 十六路巡检统一控制/报警输出 |
★ 注1：仪表一般为输入同一类型信号，如需各通道输入不同的信号，请在订货时详细注 明各通道的输入信号类型。
★ 注2：统一控制/报警输出：即仪表所有通道共用一个（或两个）报警输出继电器，或所有通道共用一组变送控制输出。统 一控制/报警输出仪表分以下两种报警方式（无特殊说明提供不带报警记忆的仪表）。
a .不带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报警则报警输出关闭。
b .带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报警但报警输出继续，直至所有通道均无报警方停止输出。
c .分别控制/报警输出：即仪表各测量通道均有一个（或两个）报警继电器输出报警，报警输出互相d.u立。或各测量通道均有一组相互d.u立的变送控制输出。当输入通道≤8时，可选择分别带上下限/路报警输出，当输入通道>8、≤16时，可选择上限或下限/路报警输出。
★ 型号举例：
①SWP-MD807-21-08-HL-K-W
八路巡检统一控制/报警输出，通讯方式为RS232，输出方式为继电器输出，输入类型为Pt100，y.i报警为上限报警，第二报警为下限报警，带报警记忆功能，DC24V供电，横表。
②SWP-MS814-81-10-LH-T
十六路巡检统一控制/报警输出，通讯方式为RS485，输出方式为继电器输出，输入类型为CU50，y.i报警为下限报警，第二报警为上限报警，AC90～265V供电，竖表。
