- 商品名称：SWP-LED32段双区PID可编程序控制仪
- 添加时间：2018-10-23 10:51:00
- 推荐度：
SWP-LED系列32段PID可编程序控制仪适用于需要进行高精度多段曲线程序升/降温控制的系统。
SWP-LED系列32段PID可编程序控制仪可根据生产过程的要求，按照一定的曲线进行控制。
一、 主要特点
1、 可分别带有一路PID控制输出及一种变送输出，可适用于各种测量控制场合。

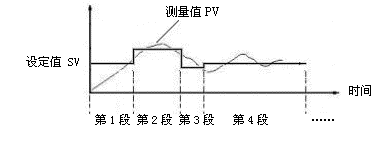

2、 z.ui多可分三十二段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为准确可靠。
3、 可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平滑切换。
4、 具有多种曲线控制输出功能，可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。

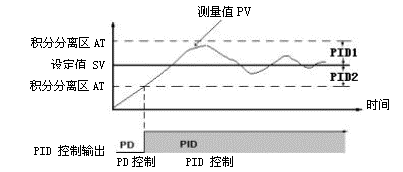

5、 可选择采用双区PID控制，抑制超调，提高控制精度。
二、 特殊技术参数
控制输出方式 | PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
设定/显示精度 | +0.5% FS+1位数max。设定值与显示值匹配，无相对误差 |
比例范围 | 0.0%-100.0%（单位：0.1%） |
积分（复位）时间 | 0-9,999s（单位：1s） |
微分（比率）时间 | 0-9,999s（单位：1s） |
控制周期 | 1-250s（单位：1s） |
采样周期 | 0.5s |

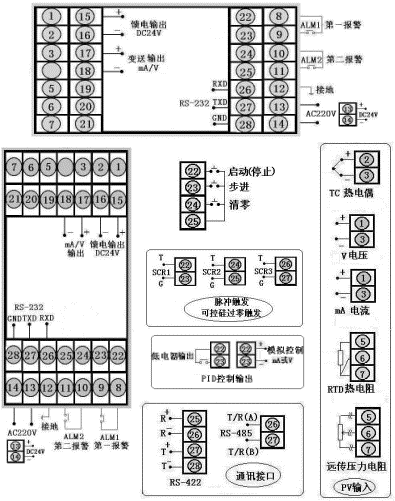

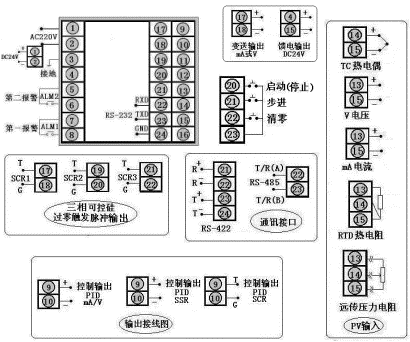

三、 仪表外形及接线图（以下为基本配线，特殊订货请参考见随机接线图）
型号 | SWP-P805系列 | 接 线 图 |
仪表外形 |
仪表尺寸:160×80×140mm |  |
仪表外形 | 仪表尺寸:80×160×140mm | |
型号 | SWP-P905系列 | 接 线 图 |
| 仪表外形 |
|  |
四、 SWP-LED系列32段 PID可编程序控制仪型谱表
型 号 | 代 码 | 说 明 | |||||||||||
SWP - | □ □ □□ -□ □ □-□□ - □ □ -□- □-□ | ||||||||||||
特 征 | P | 32段PID可编程序控制仪 | |||||||||||
外形尺寸 | 89 | 160×80mm（横），80×160mm（竖）96×96mm | |||||||||||
控制作用 | 05 | 可编程序控制 | |||||||||||
通讯方式 | □ | 参见"通讯方式" | |||||||||||
控制输出 | □ | 参见"控制输出方式" | |||||||||||
变送输出 | □ | 参见"变送输出方式" | |||||||||||
输入类型 | □□ | 参见"输入类型" | |||||||||||
y.i报警方式 | □ | 参见"报警输出方式" | |||||||||||
第二报警方式 | □ | 参见"报警输出方式" | |||||||||||
馈电输出 | □ | DC24V馈电输出 | |||||||||||
供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | |||||||||||
外形特征 | S | 竖式显示仪表横式显示仪表 | |||||||||||
特殊型号或要求的, 请提供分度号或参考标准，定货时说明 。
★ 输入类型
代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
01 | B | 400～1800℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0℃ | 18 | 特 殊 规 格 | 用 户 特 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0℃ | 19 | 4～20 mA开方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA开方 | -1999～99999 d |
05 | T | -200～400℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V开方 | -1999～99999 d |
06 | J | 0 ～1200℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V开方 | -1999～99999 d |
07 | Wre | 0 ～2300℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切换输入 | 详见下表 |
08 | Pt100 | -200～650℃ | 16 | 0～20 mA | -1999～99999 d |
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V |
02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V |
03 | K | 07 | WRe | 12 | 4～20 mA | ||
04 | E | 08 | Pt100 | 13 | 0～10 mA |
★ 报警输出方式
选型代码 | N | H | L | G | A | D | E |
输出方式 | 无报警（可省略） | 上限报警 | 下限报警 | 偏差内报警 | 偏差外报警 | LBA报警 | 结束报警 |
★ 变送输出方式
选型代码 | 0 | 2 | 3 | 4 | 5 | 8 |
输出方式 | 无输出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊规格 |
★ 控制输出方式
选型代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR输出 | SSR输出 | 特殊规格 | SOT输出 |
★ 通讯方式
选型代码 | 0 | 2 | 4 | 8 | 9 |
通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | 特殊规格 |
★ y.i报警输出只可选择N、H或L报警输出。
★ 注1：仪表显示方式为PV、SV、SEG三LED显示。
★ 型号举例：
①SWP-P805-822-12-HL
输入类型为4～20mA，4～20mA控制输出，4～20mA变送输出，带RS-485通讯，带上下限继电器报警输出。
②SWP-P905-222-12-HL-P
输入类型为4～20mA，4～20mA控制输出，4～20mA变送输出，带RS-232通讯，带上下限继电器报警输出，带DC24V馈电输出。
