- 商品名称：SWP-LK系列流量积算控制仪
- 添加时间：2018-10-23 11:09:30
- 推荐度：
★ 五位瞬时流量＋八位瞬时累积显示
SWP-LED系列流量积算控制仪适用于各种液体、蒸汽、天然气、一般气体等的流量积算测量控制。
一、 主要特点
1、 无跳线输入技术，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。进一步提高了仪表的多用性与可靠性。
2、 流量系数K的自动演算具有多种输入信号功能，可配接各种差压、压力及频率式流量传感器（如涡街、涡轮、孔板等）,可自由选择多种补偿方式（如温度、压力补偿等）。
3、 具有极宽的显示测量范围，可切换显示温度补偿测量值、压力补偿测量值、流量（差压、频率）测量值等，及十二位的流量累积测量值（0--999999999999字），可准确到小数点后三位（0.001）进行累积，可设定仪表内部参数使z.ui大累积达到9999999999.99′100。
4、 采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度******的积算控制。
5、 仪表面板增加了一组LED发光二极管状态指示，每一发光二极管对应一种状态，用以指明对应显示值的工程含义，方便用户观测。

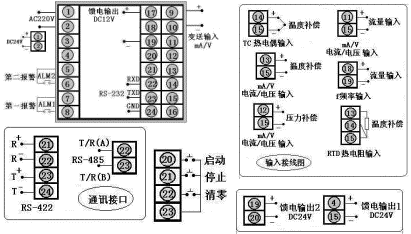

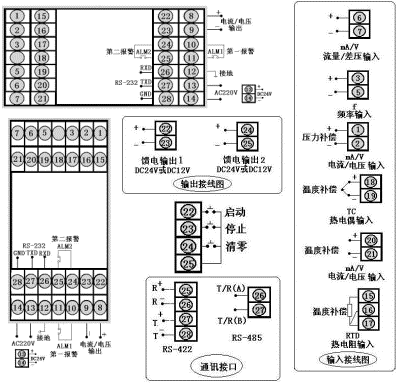

二、 仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）
型号 | SWP-LK80系列 | 接 线 图 |
仪表外形 | 仪表尺寸:160×80×140mm |  |
仪表尺寸:80×160×140mm | ||
型号 | SWP-LK90系列 | 接 线 图 |
仪表外形 |
仪表尺寸:96×96×140mm |  |
★ SWP－LK系列与LE系列接线端子序号不同
三、 SWP-LED系列流量积算控制仪型谱表
型 号 | 代 码 | 说 明 | |||||||||||
SWP -LK | □ □-□ □ -□ □ □- □ □- □- □- □ □ | 5位+8位流量积算控制仪 | |||||||||||
外形尺寸 | 89 | 160×80mm，80×160mm96×96mm | |||||||||||
控制作用 | 0102030405 | 无补偿输入带补偿输入过热蒸汽带温度压力补偿-查表法饱和蒸汽带温、压补偿-查表法用户特定曲线补偿输入-查表法 | |||||||||||
通讯方式 | □ | 参见"通讯方式" | |||||||||||
输出方式 | □ | 参见"输出方式" | |||||||||||
流量信号类型 | □ | 参见"输入类型" | |||||||||||
压力补偿类型 | □ | 参见"输入类型" | |||||||||||
温度补偿类型 | □ | 参见"输入类型" | |||||||||||
y.i报警方式 | NHLBCD | 无控制（或报警，可省略）上限控制（或报警）下限控制（或报警）流量定量到控制 --自动启动流量定量过程控制--自动启动流量定量到控制 --自动清零 | |||||||||||
第二报警方式 | NHLBC | 无控制（或报警，可省略）上限控制（或报警）下限控制（或报警）流量定量到控制 --手动启动流量定量过程控制--手动启动 | |||||||||||
馈电输出 | NP2P | 无馈电输出（可省略）单路DC24V馈电输出双路DC24V馈电输出 | |||||||||||
供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | |||||||||||
外形特征 | S | 竖式显示仪表横式显示仪表（可省略） | |||||||||||
★ 输入类型：（出厂默认值）
代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 说 明 |
A | 4～20 mA | -1999～99999 d | O | 脉冲-集电极开路 | 0～5KHz | 本表所列为z.ui大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围 |
B | 0～10 mA | -1999～99999d | G | Pt100 | -200～650℃ | |
C | 1～5V | -1999～99999d | E | 热电偶E型 | 0～1000 ℃ | |
D | 0～5V | -1999～99999d | K | 热电偶K型 | 0～1300 ℃ | |
M | 0～20 mA | -1999～99999d | R | 用户特定 | -1999～99999 d | |
F | 脉 冲 | 0～5KHz | N | 无补偿输入 |
★ 输出方式
选型代码 | 0 | 1 | 2 | 3 | 4 | 5 |
输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★ 通讯方式
选型代码 | 0 | 2 | 4 | 8 | 9 |
通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | 特殊规格 |
★ 注1：LK802、LK803、LK804系列可通过设定仪表二级参数互相切换。
★ 注2：仪表除0～20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。
★ 如用户选择特定曲线补偿输入（查表法）时，请在订货时提供相关技术参数或密度表格。
★ 型号举例：
①SWP-LK802-02-AAG-NN
补偿输入5位流量积算控制仪，流量输入类型为4～20mA，压力补偿输入类型为4～20mA，温度补偿输入类型为4～20mA，4～20mA变送输出，无报警输出。
②SWP-LK803-81-ACK-BL-P
