- 商品名称：SWP-RLK带打印流量积算控制仪
- 添加时间：2018-10-23 11:11:22
- 推荐度：
★ 五位瞬时流量＋八位瞬时累积显示
SWP-LED带打印流量积算控制仪集打印、控制及测量显示与一体。可自动定时、手动即时打印各通道当前测量值及累积流量值。
一、 仪表特点
1、 带打印流量积算控制仪可随意改变仪表的输入信号类型。采用z.ui新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。进一步提高了仪表的多用性与可靠性。
2、 带打印流量积算控制仪具有极宽的显示测量范围，可切换显示瞬时流量测量值、温度补偿测量值、压力补偿测量值、流量（差压、频率）测量值等，及整十位的流量累积测量值（0--99999999字）可准确到小数点后三位（0.001）进行累积，可设定仪表内部参数使z.ui大累积达到99999999.99′100。
3、 带打印流量积算控制仪采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度******的积算控制。

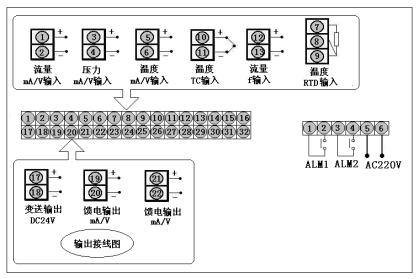

二、 仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）
型号 | SWP- RLK80系列 | |
仪表外形 | 仪表尺寸:360×140×230mm | 微型打印机开孔尺寸111mm×57mm |
接 线 图 |  | |
三、 SWP-LED系列带打印流量积算控制仪型谱表
型 号 | 代 码 | 说 明 | ||||||||||
SWP -RLK | □ □ □- □ □-□ □ □ -□ □ -□- □ | 带打印5位+8位流量积算控制仪 | ||||||||||
外形尺寸 | 8 | 160×80mm（横式） | ||||||||||
控制作用 | 0102030405 | 无补偿输入带补偿输入过热蒸汽带温度压力补偿-查表法饱和蒸汽带温、压补偿-查表法用户特定曲线补偿输入-查表法 | ||||||||||
通讯方式 | □ | 参见"通讯方式" | ||||||||||
输出方式 | □ | 参见"输出方式" | ||||||||||
流量信号类型 | □ | 参见"输入类型" | ||||||||||
压力补偿类型 | □ | 参见"输入类型" | ||||||||||
温度补偿类型 | □ | 参见"输入类型" | ||||||||||
y.i报警方式 | NHLBCD | 无控制（或报警，可省略）上限控制（或报警）下限控制（或报警）流量定量到控制 --自动启动流量定量过程控制--自动启动流量定量到控制 --自动清零 | ||||||||||
第二报警方式 | NHLBC | 无控制（或报警，可省略）上限控制（或报警）下限控制（或报警）流量定量到控制 --手动启动流量定量过程控制--手动启动 | ||||||||||
馈电输出 | NP2P | 无馈电输出（可省略）单路DC24V馈电输出双路DC24V馈电输出 | ||||||||||
供电方式 | T | AC 90～265V供电（开关电源）AC 220V供电（线性电源，可省略） | ||||||||||
★ 输入类型
代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 说 明 |
A | 4～20 mA | -1999～99999 d | O | 脉冲-集电极开路 | 0～5KHz | 本表所列为z.ui大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围 |
B | 0～10 mA | -1999～99999d | G | Pt100 | -200～650℃ | |
C | 1～5V | -1999～99999d | E | 热电偶E型 | 0～1000 ℃ | |
D | 0～5V | -1999～99999d | K | 热电偶K型 | 0～1300 ℃ | |
M | 0～20 mA | -1999～99999d | R | 用户特定 | -1999～99999 d | |
F | 脉 冲 | 0～5KHz | N | 无补偿输入 |
★ 输出方式
选型代码 | 0 | 1 | 2 | 3 | 4 | 5 |
输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★ 通讯方式
选型代码 | 0 | 2 | 4 | 8 | 9 |
通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | 特殊规格 |
★ 注：RLK802、RLK803、RLK804系列可通过设定仪表二级参数互相切换。
仪表除0～20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。
★ 型号举例：
①SWP-RLK801-21－A-HL-P
无补偿输入，通讯方式RS232，继电器输出，流量输入类型4～20 mA,y.i报警为上限报警，第二报警为下限报警，单路DC 24V馈电输出，AC 220V供电。
②SWP-RLK802-81－FAG-LH-2P-T
带补偿输入, 通讯方式RS485, 继电器输出，流量输入类型脉冲，压力补偿输入类型4～20 mA，温度补偿输入类型Pt100，y.i报警为下限报警，第二报警为上限报警，双路DC 24V馈电输出，AC 90～265V供电。
★ 订货时，也可选用LE、HK、HE系列带打印流量/容积积算控制仪，接线方式与RLK相同。带打印的仪表普及功能适用于LED流量计、LED－32段PID、LCD系列。订货时，需带打印机箱在原型号基础上加R，接线方式参考随机接线图。
