SWP-LCD-NL智能化防盗型流量积算记录仪

商品名称：SWP-LCD-NL智能化防盗型流量积算记录仪
添加时间：2018-10-23 15:04:43
推荐度：

介绍：

SWP-LCD-NL流量热能积算无纸记录仪集流量/热能积算与记录于一体，具有防盗用功能，是一种智能化的多功能二次仪表，适合对热水的热量进行过程监测，总量累积。

一、仪表特点

　　1、丰富的热量积算软件

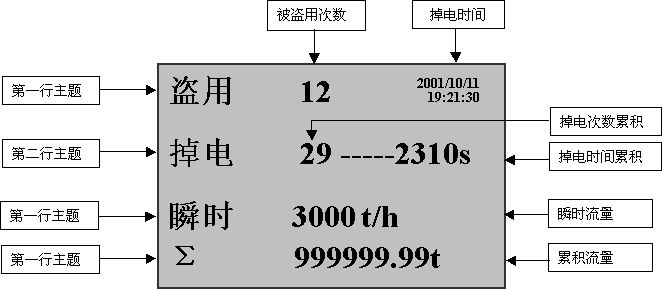

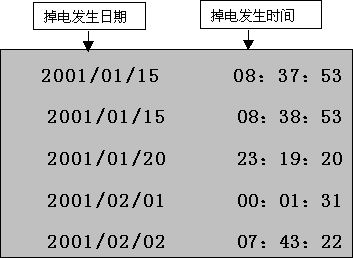

　　2、强化管理的防盗及防掉电记录功能

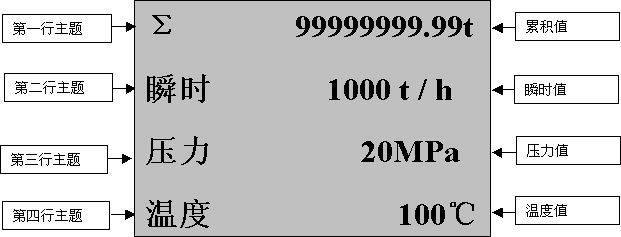

3、可接3路被测信号，满足温度补偿、压力补偿、温压全补偿的积算要求。

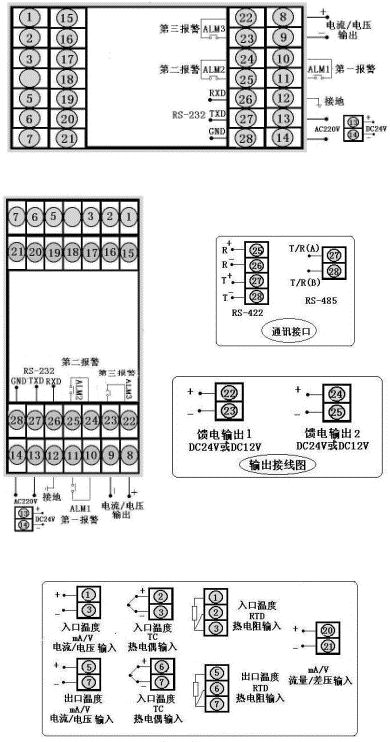

二、仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）

型号

SWP-LCD-NL系列

接线图

仪表

外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重量:400g

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重量:400g

三、SWP-LCD-LQ仪表型谱表

型号

代码

说明

SWP-LCD-N

□□ □□□- □ □ □ -□ □ □ -□ □　□- □□-□- □

新一代大屏幕带背光液晶显示仪表

仪表功能

流量积算仪

流量积算记录仪

外形尺寸

160×80mm（横）,80×160mm（竖）

补偿信号

0102030405

无补偿输入带补偿输入过热蒸汽带温压补偿输入饱和蒸汽带温压补偿输入用户特定曲线补偿输入

通讯方式

□

参见"通讯方式"

变送输出

□

参见"输出方式"

流量输入类型

□

参见"输入类型"

压力输入类型

□

参见"输入类型"

温度输入类型

□

参见"输入类型"

y.i报警方式

□

参见"报警方式"

第二报警方式

□

参见"报警方式"

第三报警方式

□

参见"报警方式"

馈电输出

P2P

DC24V馈电输出2路DC24V馈电输出

供电方式

DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略）

外形特征

竖式显示仪表横式显示仪表

★ 输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围
A	4 ～ 20 mA	-1999～99999 d	S	S	0 ～1600 ℃
B	0 ～ 10 mA	-1999～99999 d	T	T	-200～400 ℃
C	1 ～ 5 V	-1999～99999 d	U	J	0 ～1200 ℃
D	0 ～ 5 V	-1999～99999 d	V	CU50	-50.0～150.0 ℃
M	0 ～ 20 mA	-1999～99999 d	W	PT100.1	-99.9～199.9℃
H	4～20 mA开方	-1999～99999 d	G	PT100	-200～650 ℃
I	0～10mA开方	-1999～99999 d	O	脉冲－集电极开路	0～5KHz
J	1～ 5 V开方	-1999～99999 d	E	E	0～1000 ℃
Q	0 ～ 20 mA开方	-1999～99999 d	K	K	0～1300 ℃
F	脉冲	0～5KHz	R	用户特定	-1999～99999 d
L	B	400～1800 ℃	N	无补偿输入

★ 报警方式

选型代码	N	H	L
报警方式	无位式控制或报警（可省略）	位式上限控制或上限报警	位式下限控制或下限报警

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

★ 输出方式

选型代码	0	2	3	4	5
输出方式	无输出	4～20mA输出	0～10mA输出	1～5V输出	0～5V输出

★ 型号举例：

SWP-LCD-NL801-21-A-HL-P-W-S

流量积算仪，无补偿输入，通讯方式为RS-232，输出方式为继电器输入，流量输入类型为4 ～ 20 mA，y.i报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。

3、可接3路被测信号，满足温度补偿、压力定值补偿、温压全补偿的积算要求。

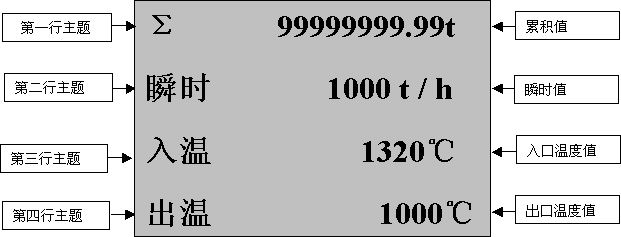

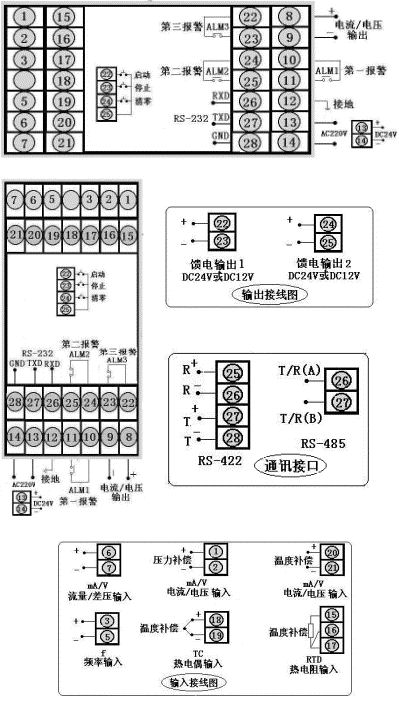

二、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）

型号

SWP-LCD-NLQ系列

接线图

仪表

外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重量:400g

仪表

外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重量:400g

三、SWP-LCD-LQ仪表型谱表

型号

代　　　　码

说　　　明

SWP -LCD-N

□□□□ □□-□ □- □ □ □- □ □　□-□□-□- □

新一代大屏幕带背光液晶显示仪表

仪表功能

不记录

LQR

记录　

外形尺寸

160×80mm（横）80×160mm（竖）

补偿信号

单路热量表

通讯方式

□

参见"通讯方式"

变送输出

□

参见"输出方式"

流量输入类型

□

参见"输入类型"

入口输入类型

□

参见"输入类型"

出口输入类型

□

参见"输入类型"

y.i报警方式

□

参见"报警方式"

第二报警方式

□

参见"报警方式"

第三报警方式

□

参见"报警方式"

馈电输出

P2P

DC24V馈电输出2路DC24V馈电输出

供电方式

DC24V供电AC220V供电

外形特征

竖式显示仪表横式显示仪表

★ 输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围
A	4 ～ 20 mA	-1999～99999 d	S	S	0 ～1600 ℃
B	0 ～ 10 mA	-1999～99999 d	T	T	-200～400 ℃
C	1 ～ 5 V	-1999～99999 d	U	J	0 ～1200 ℃
D	0 ～ 5 V	-1999～99999 d	V	CU50	-50.0～150.0 ℃
M	0 ～ 20 mA	-1999～99999 d	W	PT100.1	-99.9～199.9℃
H	4～20 mA开方	-1999～99999 d	G	PT100	-200～650 ℃
I	0～10mA开方	-1999～99999 d	O	脉冲－集电极开路	0～5KHz
J	1～ 5 V开方	-1999～99999 d	E	E	0～1000 ℃
Q	0 ～ 20 mA开方	-1999～99999 d	K	K	0～1300 ℃
F	脉冲	0～5KHz	R	用户特定	-1999～99999 d
L	B	400～1800 ℃	N	无补偿输入

★ 报警方式

选型代码	N	H	L
报警方式	无位式控制或报警（可省略）	位式上限控制或上限报警	位式下限控制或下限报警

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

★ 输出方式

选型代码	0	2	3	4	5
输出方式	无输出	4～20mA	0～10mA	1～5V	0～5V

★ 型号举例：

①SWP-LCD-NLQ812-21-AAA-HL-P-W-S　

不记录，单路热量表，通讯方式为RS-232，输出方式为继电器输出，差压输入类型为4～20 mA，入口输入类型4～20 mA，出口输入类型4～20 mA，y.i报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电,竖表。

②SWP-LCD-NLQR812-81-ABC-LH-P　

带记录，单路热量表，通讯方式为RS-485，输出方式为继电器输出，流量输入类型为4～20 mA，入口输入类型0～10 mA，出口输入类型1～5V，y.i报警为下限报警，第二报警为上限报警，AC220V供电，横表。
