- 商品名称：SWP-LCD-智能化64路巡检仪
- 添加时间：2018-10-23 16:17:30
- 推荐度：
介绍：
SWP-LCD-SSR-M智能化64路巡检仪是一种智能化多功能二次仪表，适合于对多输入回路进行巡回检测，报警控制及数据远传。
一、仪表特点
1、设计上吸纳了当今电脑的结构思路，硬件上采用内带快闪存储器的新型微处理器，软件上引入中文WINDOWS的框架思路。
2、在人机操作与观察界面上都对传统的仪表做了挑战性的改革，以中文菜单引导组态操作，以集中或分页画面显示各通道的测量及报警结果，简洁直观地给人以"智能"的感受。
3、可接受多达64路******型或不******型被测输入信号，根据用户设定要求完成从信号采集，数据显示，报警状态及数据传送的全过程。二、仪表主要技术参数
输入信号 | 模 拟 量热 电 偶：标准热电偶--K、E、B、S、J、T、We等热 电 阻：标准热电阻--Pt100、Pt100.1、Cu50、Cu100 远传压力电阻等电 流：0～10mA、4～20mA电 压：0～5V、 1～5V |
输出信号 | 开关量输出继电器输出--带回差，触点：AC 220V/3A DC 24V/6A（阻性负载）可控硅控制输出--SCR（可控硅过零触发脉冲）输出，400V/0.5A固态继电器输出--SSR（固态继电器控制信号）输出，6～9V/0.05A（电压不可调）通讯输出接口方式 --标准串行双向通讯接口 RS-485 RS-232 RS-422等波特率 --300 pbs～28.8 kbps 仪表内部自由设定 |
特性 | 测量精度测量显示精度：±0.2%FS±1字 或 0.5%FS±1字频率转换精度±1脉冲（LMS） 一般优于0.2％测量范围-1999 ------ 99999字分 辨 率±1字显示方式背光式大屏幕液晶（LCD）图形显示板显示内容可由汉字，西文，数字等组成。通过面板按键可完成画面翻页，LCD画面对比度/亮度调整等控制/报警报警画面指示，蜂鸣器提示，可选择继电器带回差ON/OFF输出参数设定中文菜单提示，面板按键设定或上位机通过通讯口设定，设定参数密码锁定保护方式设定参数长久保存，数据断电保存，内置 WATCHING DOG 电路打印控制直接配接各型串行打印机（如LQ-300K，TPuP系列微打等），打印接口为RS-232打印精度同仪表精度 |
使用环境 | 环境温度0～45℃相对湿度≤85RH 避免强腐蚀气体供电电压AC90～260V--开关电源功 耗≤15W |
三、仪表外形及接线图
型号 | SWP-LCD-SSR-M 64路系列 |
仪表外形 |
仪表尺寸:144×144×220mm 开孔尺寸:137×137mm 重 量:1000g |
接 线 图 |  |

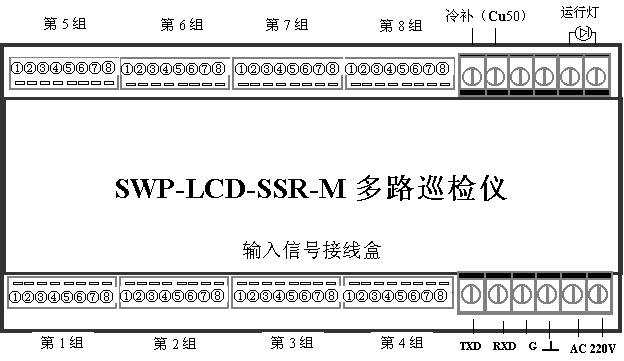

四、仪表输入箱接线图
★ 第１组中①②③④对应的输入回路号为第1路；⑤⑥⑦⑧对应的输入回路号为第2路；
第２组中①②③④对应的输入回路号为第3路；以此类推，z.ui后为第16路。
★ 输入信号接线图

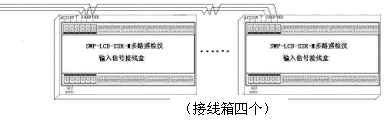

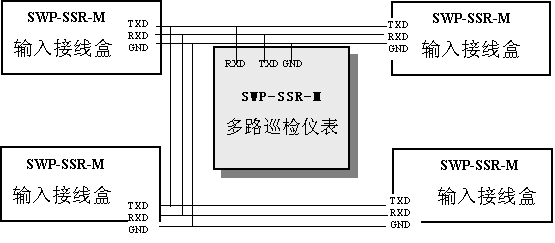

★ 仪表与输入盒的连接
★ 每一接线盒z.ui多可接32路输出信号，每台仪表主机z.ui多可接4个接线盒--128路输出。
五、SWP-LCD-SSR-M 64路巡检仪型谱表
型 号 | 代 码 | 说 明 | |||||||
SWP-LCD-SSR | □ □ □□- □ □ - □□ - □ □ | 大屏幕带背光液晶显示仪表 | |||||||
仪表功能 | M | 多通道巡回检测仪表 | |||||||
外形尺寸 | 8 | 144×144×220mm | |||||||
输入通道数 | □□ | 参见"输入通道数" | |||||||
通讯方式 | □ | 0:无通讯；2:RS-232；8:RS-485 | |||||||
输出方式 | □ | 参见"输出方式" | |||||||
输入类型 | □□ | 参见"输入类型" | |||||||
报警点数 | □ | 0-128 | |||||||
供电方式 | T | 220V供电 | |||||||
★ 输入类型
代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 规 格 | 用 户 特 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA开方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA开方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V开方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V开方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切换输入 | 详见下表 |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d |
★ 全切换输入分度号表
仪表编程代码 | 输入类型 | 仪表编程代码 | 输入类型 | 仪表编程代码 | 输入类型 | 仪表编程代码 | 输入类型 | 仪表编程代码 | 输入类型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 18 | 1～ 5 V开方 |
02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 19 | 0～5 V开方 |
03 | K | 07 | WRe | 12 | 4～20 mA | 16 | 4～20mA开方 | ||
04 | E | 08 | Pt100 | 13 | 0～10 mA | 17 | 0～10mA开方 |
★ 输入通道数
选型代码 | 16 | 32 | 48 | 64 |
控制作用 | 16路输入 | 32路输入 | 48路输入 | 64路输入 |
★ 输出方式
选型代码 | 0 | 1 | 2 | 3 | 4 |
报警方式 | 无继电器输出 | 统一报警输出 | 分别上、下限报警输出 | 上限或下限报警输出 | 特殊规格（请注明） |
注：特殊规格： SSR――固态继电器输出 SCR――可控硅过零触发脉冲输出
★ 型号举例：
SWP-LCD-SSR-M816-22-09-16-T
16路输入通道，通讯方式为RS－232，输出方式为分别上、下限报警输出，输入类型为PT100.1，报警输出点数为16，供电方式为开关电源。
